小巧型压力变送器采用精度高、性能稳定的压力芯体作为敏感元件，内置处理电路将传感器毫伏信号转换成标准电流信号，与单元仪表或 DCS 系统、PLC 等进行组合构成自控系统，是工业自动化领域理想的压力测量仪表。
产品特点● 采用膜片隔离技术
● 精度高、性能稳定、响应速度快、耐冲击
● 一体化不锈钢结构、体积小巧、安装方便
● 限流、限压、反接保护（限电流输出）
● 抗干扰能力强、防雷击
● 集成芯片、宽电压供电
应用场景广泛应用于各工业领域（自动化设备配套以及风电、液压、水处理、暖通空调、特种机械等）需要对流体压力进行测量的场所。
实物图及二维示意图

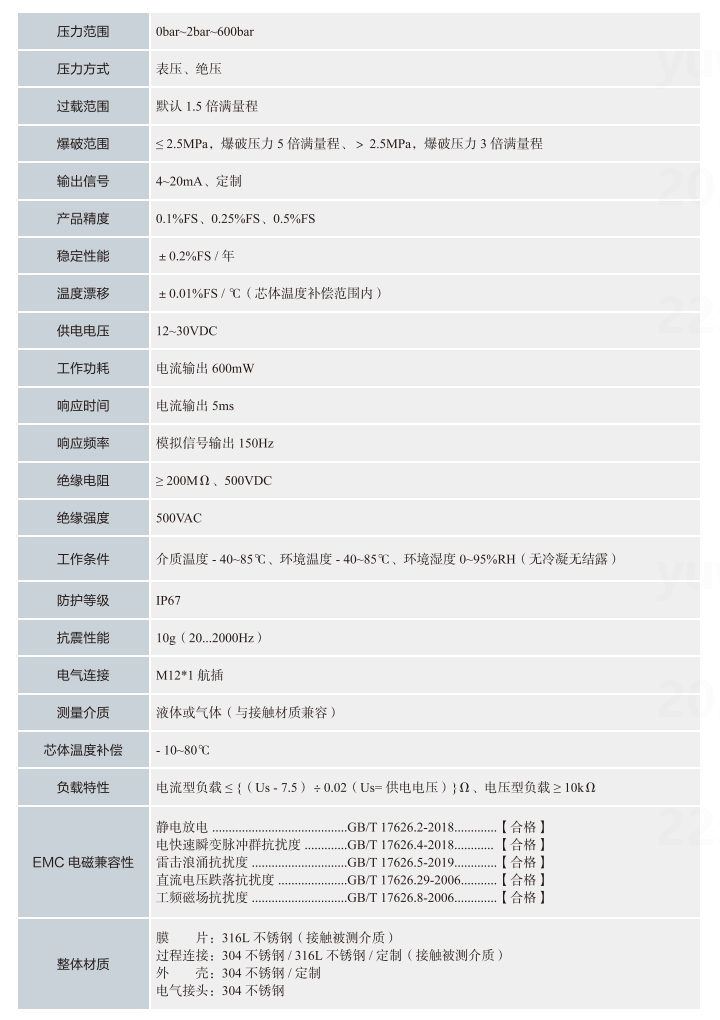

技术参数压力范围
0bar~2bar~600bar
压力方式
表压、绝压
过载范围
默认 1.5 倍满量程
爆破范围
≤ 2.5MPa，爆破压力 5 倍满量程、＞ 2.5MPa，爆破压力 3 倍满量程
输出信号
4~20mA、定制
产品精度
0. 1%FS 、0.25%FS 、0.5%FS
稳定性能
±0.2%FS / 年
温度漂移
±0.01%FS / ℃（芯体温度补偿范围内）
供电电压
12~30VDC（推荐供电电压 24VDC）
工作功耗
电流输出 600mW
响应时间
电流输出 5ms
响应频率
模拟信号输出 150Hz
绝缘电阻
≥ 200MΩ、500VDC
绝缘强度
500VAC
工作条件
介质温度 - 40~85℃、环境温度 - 40~85℃、环境湿度 0~95%RH（无冷凝无结露）
防护等级
IP67
抗震性能
10g（20...2000Hz）
电气连接
M12*1 航插
测量介质
液体或气体（与接触材质兼容）
芯体温度补偿
- 10~80 ℃
负载特性
电流型负载 ≤ {（Us - 7.5）÷ 0.02（Us= 供电电压）}Ω、电压型负载 ≥ 10k Ω
EMC 电磁兼容性
静电放电 GB/T 17626.2-2018 【合格】
电快速瞬变脉冲群抗扰度 GB/T 17626.4-2018 【合格】
雷击浪涌抗扰度 GB/T 17626.5-2019 【合格】
直流电压跌落抗扰度 GB/T 17626.29-2006 【合格】
工频磁场抗扰度 GB/T 17626.8-2006 【合格】
整体材质
膜 片：316L 不锈钢（接触被测介质）
过程连接：304 不锈钢 / 316L 不锈钢 / 定制（接触被测介质）
外 壳：304 不锈钢 / 定制
电气接头：304 不锈钢
